Соединительные элементы для монтажных шин MS Fischer

SF - седельный фланец

SF Q- поперечное исполнение и SF L- продольное исполнение

Седельный фланец SF идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных шин можно изготавливать устойчивые поперечины, даже в случае стесненных условий монтажа, например, в шахтах. Еще одна возможность применения седельного фланца - изготовление консолей для настенного монтажа или же применение в качестве крепления для монтажных шин при монтаже на потолках или полах. При этом монтажная шина вставляется в седельный фланец и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка. Относительно применения монтажных уголков см. раздел "Монтажный уголок MW" и примеры в "Техническом приложении". Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры FAZ, FZA, FZEA и др.

Седельный фланец SF, оцинкованная сталь

LA
Размеры пластины основания расстояние между отверстиями Подходит к профилю Кол-во в упаковке
Тип Артикул Исполнение мм мм штук
SFQ38 79410 поперечное 138 x 50 x 6 95 38/40 + 40/60 + 40/120 10
SFL38 79586 продольное 144 x 70 x 6 103 38/40 + 40/60 + 40/120 8

MW - монтажный кубик

Монтажный кубик MW идеально подходит для крепления пучков труб в случае монтажа на потолке и при монтаже вертикальных труб. С помощью одной крепежной точки можно одновременно прикреплять до трех хомутов. Если несколько труб крепятся к одному монтажному кубику, монтажный кубик необходимо прикреплять с помощью стальных дюбелей. В качестве соединительного элемента с хомутом рекомендуется использовать шпильки с резьбой и специальные резьбовые болты.

Монтажный кубик MW, оцинкованный, литье под давлением

D
Диаметр резьбы Кол-во в уп-ке
Тип Артикул штук
MW M8 79717 M8 50

MW - сборочные уголки

Сборочные уголки MW используются во всех случаях, когда необходимо изготавливать конструкции из монтажных шин и консолей. Независимо от того, нужно ли поддерживать шины или создавать опорные элементы для консолей, во всех ситуациях, когда необходимо обойтись без сварки, применяются сборочные уголки. Например, с помощью 2-х сборочных уголков 45° и куска шины можно изготовить опорный элемент для консоли. Для облегчения монтажа сборочный уголок 45° для шинного профиля 38/40 поставляется с предварительно смонтированными шайбами U и 2-мя болтами.

Сборочные уголки MW, оцинкованная сталь

Угол Подходит к профилю Кол-во в уп-ке
Тип Артикул штук
MW 38 -90° 79657 90° 38/40 + 40/60 + 40/120 20
MW 38 -45° 79658 45° 38/40 + 40/60 + 40/120 10
MW L2 38 -90° 63599 90° 38/40 + 40/60 + 40/120 20
MW L3 38 -90° 63597 90° 38/40 + 40/60 + 40/120 20

TKR - зажимная скоба

Зажимная скоба TKR идеально подходит для прикрепления шин, предназначенных для крепления пакета труб, вентканалов и кабельных трасс на стальных несущих балках. Несущая скоба TKR 38/40 допущена VdS для применения в качестве компонента спринклерных установок. При использовании этой скобы не нужно ни сверлить, ни сваривать детали. При этом в любой момент времени возможны дополнительное смещение и выравнивание монтажных шин. Благодаря разным длинам сторон можно прикреплять несущую скобу TRK ко всем имеющимся в продаже Т-образным несущим балкам. Относительно величин нагрузки см. "Техническое приложение".

Зажимная скоба TKR, оцинкованная сталь

Допуск к использованию в системах специального пожаротушения

Поставка:

  • TKR 40/60 для профиля 40/60 -1 несущая пластина -1 скоба из стального прутка М10 -2 зубчатые шайбы 10,5 мм -2 гайки М10
  • TKR 38/40 для профиля 38/40 -1 несущая пластина -1 скоба из стального прутка М8 -2 зубчатые шайбы 8,5 мм -2 гайки М8 -VdSL 4912044
  • TKR 40/120 для профиля 40/120 -1 несущая пластина -1 скоба из стального прутка М10 -2 зубчатые шайбы 10,5 мм -2 гайки М10
А B H D G
мм мм мм мм Толщина зажима Подходит к профилю Кол-во в уп-ке
Тип Артикул мм мм мм мм мм мм штук
TKR 38/40 79412 47 70 86 M8 55 0-24,5 38/40 20
TKR 40/60 49435 51 80 109 M10 50 0-24,5 40/60 20
TKR 40/120 30379 51 80 189 M10 50 0-24,5 40/120 15

SV - элемент для соед. шин

С помощью элемента SV для соединения шин можно точно выравнивать и соединять монтажные шины между собой. Для этого шины вставляются в концы соединительных элементов SV 27 и SV 38 и затем привинчиваются. Соединительный элемент для шин SV 40 вставляется в соединяемые шины 40/60 или 40/120 и затем крепится четырьмя крепежными лапками НК 40/60. Крепежные лапки НК 40/60 (см. стр. 45), артикул изделия 20946, и крепежные винты SKS 10x20 (см. стр. 72), артикул изделия 79416, не входят в комплект поставки.

Соединительный элемент для шин SV, оцинкованная сталь

Подходит к профилю Кол-во в уп-ке
Тип Артикул штук
SV38 79661 38/40 10
SV40 63643 40/60 + 40/120 1

Примеры применения

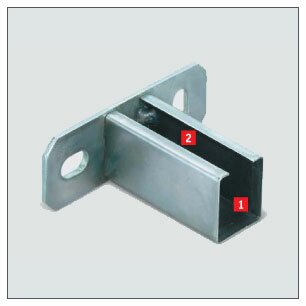

TSF - телескопический фланец

  1. Место соединения телескопического фланца с шиной может перемещаться максимум до 5 см.
  2. Свободное отверстие для шин может использоваться, например, для присоединения труб.

С помощью телескопического фланца TSF можно быстро и просто выравнивать разность в высоте и длине примерно до 5 см. При этом телескопический фланец вставляется в шину и может быть выровнен в соответствии с конкретными размерами шины.

Телескопический фланец TSF, оцинкованный

L LA B S Н P
Длина Длина Ширина Толщина Высота Подходит к профилю Кол-во в упаковке
Тип Артикул мм мм мм мм мм
TSF L 38/40 63611 145 105 40 6 126 38/40 15
TSF Q38/40 63621 145 105 40 6 126 38/40 15
TSF L 40/60 63624 145 105 70 6 126 40/60 + 40/120 15
TSF Q40/60 63629 145 105 70 6 126 40/60 + 40/120 15

Примеры применения

UW S - универсальный уголок

Универсальный уголок UW S представляет собой универсальный конструктивный элемент. Он позволяет крепить шины и их соединительные элементы как горизонтально, так и вертикально.

Универсальный уголок UW S, оцинкованный

Толщина материала Ширина Длина стороны угла Кол-во в уп-ке
Тип Артикул мм мм мм штук
UWS 49479 4 42 135 10

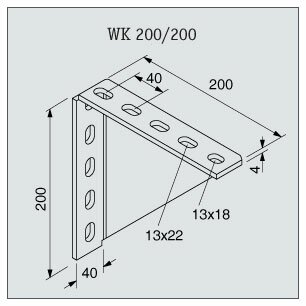

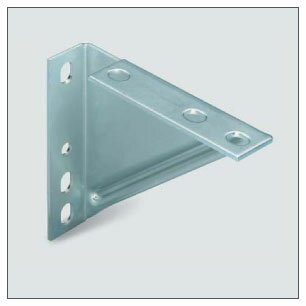

WK 100, WK 200 - угловые консоли

Угловые консоли WK применяются в различных ситуациях: на потолках, стенах, а также в шахтах, в туннелях и т.д. В комбинации с монтажными шинами они, например, применяются в качестве опор для укладки труб, шин или в качестве соединительных элементов. Кроме того, они вместе с монтажными шинами могут использоваться для создания поперечин в шахтах или каналах (см. примеры монтажа в "Техническом приложении"). Угловые консоли, имеющие две равные стороны, могут прикручиваться друг к другу. В результате достигаются значительно более высокие значения изгибной прочности и несущей способности. Для прикрепления к стенам, потолкам или полам рекомендуется использовать анкеры FAZ, FZA и FZEA.

Угловые консоли WK 100/100, WK 200/200 и WK 207/165, оцинкованная сталь

Толщина материала Кол-во в упаковке
Тип Артикул мм штук
WK 100/100 63559 4 5
WK 200/200 79570 4 5
WK 207/165 79571 4 б

Уголок для резьбовой шпильки FSB 45

Обзор

Технические данные
Материал Сталь DD11 согласно DIN EN 10111
Оцинковка Гальваническое покрытие цинком, 5 мкм

Описание

  • Уголок для монтажа резьбовых шпилек под углом 45°.
  • Уголок под углом 45° для монтажа с резьбовыми шпильками М 10.

Достоинства/Преимущества

  • Быстрый и удобный монтаж.

Монтаж

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Артикул изделия Кол-во в упаковке шт.
FSB 45° 71269 20

Нагрузки

Анкерная связка для облицовки VB

Для крепления

  • Двухслойных стеновых панелей (внешние панели) в соответствии с DIN 1053 часть 1
  • Облицовочных кирпичей в кладке и экономичной облицовки в соответствии с DIN 18515

Описание

  • Используется в качестве соединительного элемента между несущей внутренней стеновой основой и облицовочной кладкой.
  • Для применения в сочетании с рамными и фасадными дюбелями диаметром 10 мм, имеющими официальный допуск.

Достоинства/Преимущества

Возможность установки анкерной связки VB в любом месте внешней стены без предварительной планировки.

Разновидность

Артикул Товар Кол-во в коробке Класс
50495 Анкерная связка для облицовки VB A4 (Комплект) 400 D

Возможные комплектации фасадной стеновой связки VB

В наружных необлицованных стенах

  • В бетоне, полнотелом кирпиче или пустотелых блоках из керамзитобетона: Фасадный дюбель fischer SXS 10 x 60 F US A4 или универсальный рамный дюбель fischer FUR 10 x 80 F US A4
  • В кирпиче с вертикальными пустотами, пустотелом силикатном кирпиче: Фасадный дюбель fischer S 10 H 80 R + рамный шуруп fischer 7 х 85 А4 с шестигранной головкой или универсальный рамный дюбель fischer FUR 10 x 80 SS A4
  • В газобетоне: Дюбель по газобетону fischer GB 10 + рамный шуруп fischer 7 х 85 А4 с шестигранной головкой.

В наружных облицованных стенах толщиной примерно 20 см

  • В бетоне, полнотелом кирпиче или пустотелых блоках из керамзитобетона: Фасадный дюбель fischer SXS 10 x 80 F US A4 или универсальный рамный дюбель fischer FUR 10 X 100 SS A4
  • В кирпиче с вертикальными пустотами, пустотелом силикатном кирпиче, газобетоне: Фасадный дюбель fischer S 10 H 100 R + рамный шуруп fischer 7 х 105 А4 с шестигранной головкой или универсальный фасадный дюбель fischer FUR 10 x 100 SS A4 (кроме газобетона). Создание отверстия в газобетоне осуществляется с помощью специального пробойника для газобетона fischer GBS.

Указания по монтажу

  • Связка VB должна использоваться с нейлоновым дюбелем или стальным анкером для анкеровки в несущей стене.
  • Если расстояние между слоями кладки до 12 см включительно, то на каждый квадратный метр устанавливается 5 связок, если расстояние до 15 см, то на каждый квадратный метр устанавливается 7 связок. 3 дополнительных облицовочных связки устанавливаются на каждый квадратный метр по всей длине свободных краев внешнего слоя.
  • Для экономичной наружной облицовки согласно DIN 18515 на каждый квадратный метр устанавливаются 5 связок

Подходит для использования в любом бетоне и любом типе кладки вместе с соответствующим дюбелем.

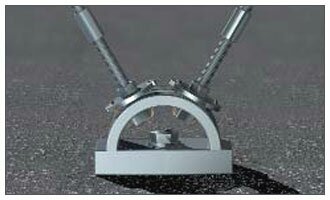

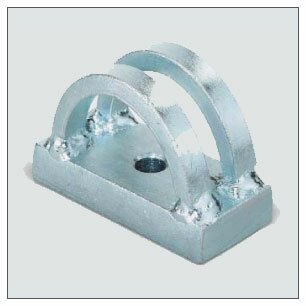

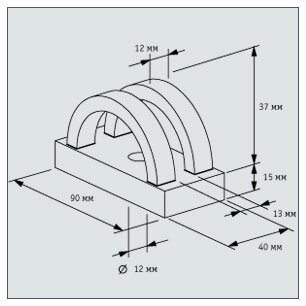

UHRS - универсальный держатель

Универсальный держатель UHRS можно крепить либо на монтажной шине, либо непосредственно на строительной конструкции. С помощью системы подвески CLIX можно монтировать изделия под различными углами. Универсальный держатель с помощью монтажного уголка MW может использоваться для изготовления различных каркасных конструкций из монтажных шин. В установочных модульных сетках (каркасных конструкциях из шин и др.) универсальные держатели используются в качестве соединительных элементов для придания конструкции жесткости.

Универсальный держатель UHRS, оцинкованная сталь

Возможности присоединения Полезная нагрузка Кол-во в уп-ке
Тип Артикул Н штук
UHRS 63938 M8 + M10 + M12 15000 б

Примеры применения

Монтаж
