Подвижная опора Fischer

GL, GLL - ползунок

Использование ползунка GL, GLL полностью исключает напряжение на опорах и в самих трубопроводах при температурных деформациях.

Ползунок GL, GLL оцинкованный

		А резьба	Путь смещения	Макс.реко мендуемая длина патрубка	Макс.рекомендуемый диаметр трубы	Макс, величина нагрузки Н		Кол-во в уп-ке
Тип	Аритикул		мм	мм	мм	Стояч.	Подвеш.	штук
GLL 3/4"	64038	3/4"	165	200	до DN 200	4000	3500	5
GL 3/4"	64041	3/4"	165	200	до DN 200	4000	3500	5

SBS - подвижная опора

Подвижная опора SBS предназначена для монтажа подвесных, горизонтальных или вертикальных трубопроводов к стенам или монтажным шинам. Это одна из разновидностей ползунка GL, но более широкого применения - может крепиться непосредственно к металлоконструкциям, стенам и т. п.

Подвижная опора SBS, оцинкованная

		W	D
		Путь перемещения	Диаметр резьбы	Допустимая нагрузка при центральном растягивающем усилии	Кол-во в уп-ке
Тип	Артикул	мм		Н	штук
SBSM8	79685	60	M8	1500	8
SBS M10	79686	55	M10	1500	8

Подвижная опора FSC 1

Тех. характеристики
Материал	Сталь DD11 (материал № 1.0332 согласно DIN EN 10111
Оцинковка	Гальваническое покрытие цинком, 6-8 мкм
Температурный диапазон	От -30 до + 120°C

Достоинства/Преимущества

Скользящий элемент с максимальным диапазоном скольжения 100 мм для компенсации изменений длины трубопроводов.

Разновидность

Артикул	Товар	Кол-во в коробке	Класс
507866	Подвижная опора FSC 1	12	D

Советы по монтажу

Отогнуть 4 элемента на базовой пластине, чтобы ограничить максимальный ход скольжения.

GLK - салазки

Салазки GLK используются совместно с монтажными шинами 40/120,40/60, 38/40, 28/30 и 27/18. Эта монтажная деталь из пластика выполняет функцию перемещаемого крепления с длинным путем скольжения. Она предназначена для прикрепления легких труб, которые подвержены большим изменениям длины. Салазки применяются для крепления как подвесных, так и горизонтальных и вертикальных трубопроводов. Для фиксации и поддержания в рабочем состоянии рекомендуется прикреплять монтажную шину с помощью крепежных лапок НК. При монтаже следует учитывать, что штифт с резьбой полностью провинчиваются сквозь корпус скользящего элемента. Возвышающаяся часть штифта с резьбой в случае монтажа хомутов не должна быть длиннее 70 мм (профиль 27/18 и 28/30), соответственно 100 мм в случае профиля 38/40.

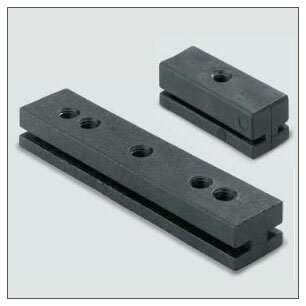

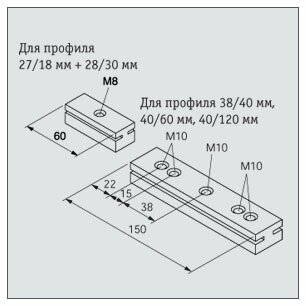

Салазки GLK из пластика

		Профиль	Макс. допустимая нагрузка	Кол-во в уп-ке
Тип	Артикул		Н	штук
GLK27	79683	27/18 + 28/30	500	50
GLK38	79684	38/40 + 40/60 + 40/120	1000	20

SB - скоба для шин

С помощью скобы для шин SB можно монтировать устойчивые к перекосам статические соединения. Скоба используется для изготовления различных шинных конструкций, перекрестных соединений, например, при создании установочных стеллажей.

Скоба для шин SB, оцинкованная сталь

		Подходит к профилю	Кол-во в уп-ке
Тип	Артикул		штук
SB 38/40	20926	38/40	25
SB 40/60	20927	40/60	25
SB 40/120	20928	40/120	25

PDH - маятниковое устройств

маятниковое подвесное устройство

Маятниковое подвесное устройство PDH идеально подходит для монтажа маятниковых подвесок отопительных труб. В случае применения маятникового подвесного устройства можно избежать напряжений на опорах и перекашивания хомутов. Высота маятника регулируется, что позволяет использовать это устройство для регулировки высоты. С помощью контрольного отверстия можно изменять минимальную глубину завинчивания. Стержень с резьбой должен быть зафиксирован с помощью контргайки, чтобы предотвратить ослабление.

Маятниковое подвесное устройство PDH, оцинкованная сталь

		L	D
		Длина	Резьба наружняя/внутреняя	Макс. допустимая нагрузка	Кол-во в уп-ке
Тип	Артикул	мм		Н	штук
PDHM8	79676	74	M8	2500	50
PDH M10	79677	78	M10	3000	50
PDH M12	64037	89	Ml 2	3500	25
PDH K M8	68267	48	48	2500	50
PSDH K M10	68269	52	M10	3000	50
