Прочие хомуты Fischer

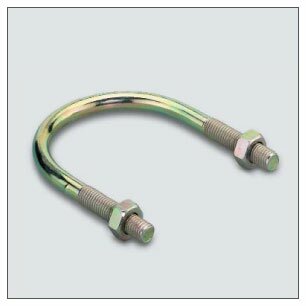

ETR - монтажная скоба

Монтажная скоба ETR используется предпочтительно в вертикальном или подвесном положении в качестве крепежа труб. Скоба не должна подвергаться нагрузкам из плоскости скобы.

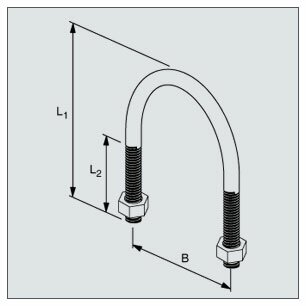

Монтажная скоба ETR, оцинкованная

Тип/ Наружный диаметр трубы мм				B	L1	L2
		Резьба	Усл. проход трубы	Ширина	Длина		Кол-во штук	Кол-во в уп-ке
	Артикул		дюймы	мм	мм	мм		штук
ETR 8-13	24415	M6	1/4"	20	32	20	10	100
ETR 12-17	24416	M6	3/8"	25	38	20	10	100
ETR 15- 21	24417	M6	1/2"	30	45	30	10	100
ETR 20- 27	24418	M8	3/4"	35	60	30	10	50
ETR 26- 34	24419	M8	1"	42	67	30	10	50
ETR 33- 42	24420	M8	1 1/4"	56	76	35	10	50
ETR 40- 49	24421	M8	1 1/2"	57	82	35	10	50
ETR 50- 60	24422	M8	2"	71	90	35	10	50
ETR 60- 70	24423	M10	21/4"	83	105	40	10	50
ETR 66- 76	24424	M10	21/2"	90	117	45	10	50
ETR 70- 82	24425	M10	2 3/4"	93	120	45	10	50
ETR 80- 90	24426	M10	3"	100	123	45	10	50
ETR 90-102	24427	M12	31/2"	118	155	50	5	50
ETR 100-108	24428	M12		121	160	55	5	50
ETR 102-114	24429	M12	4"	135	160	55	5	50
ETR 121-127	24430	M12		142	170	55	5	50
ETR 126-133	24431	M12		145	180	65	5	50
ETR 131-140	24432	M14	5"	157	190	70	5	25
ETR 143-153	24433	M14		170	200	70	5	25
ETR 150-159	24434	M14	51/2"	175	208	70	5	25
ETR 168	24435	M14	6"	185	210	70	5	25
ETR 193,7	24436	M14		210	240	60	5	25
ETR 219	24437	M14	8"	233	275	60	5	25

SGS - хомуты для монтажа шлангов

1. Благодаря точно изготовленной тяге хомуты для монтажа шлангов SGS характеризуются крайне незначительным холостым вращательным моментом. Передача усилий шлангу осуществляется сразу, причем силы не теряются из-за трения. Даже при небольшом затягивающем вращательном моменте достигается плотное соединение "шланг-патрубок".
2. Оптимальное прилегание ленты благодаря ее короткому концу и небольшому основанию корпуса.
3. Гибкая лента толщиной 0,6 мм гарантирует более плотное прилегание даже в случае не совсем круглых патрубков или шлангов.
4. Невозможно ранение рук монтера благодаря закругленному концу выступающего конца ленты.
5. Исключены повреждения шланга благодаря закругленному основанию корпуса.
6. Головка винта с комбинированным крестообразным шлицом, исключены повреждения шланга благодаря отбортовке кромок ленты.

Хомут для монтажа шлангов SGS представляет собой универсальный хомут для шлангов разных диаметров. Хомут отличается прекрасным облеганием и надежной фиксацией. Равномерно распределенные радиальные усилия обеспечивают максимальную плотность прилегания даже в случае сильно нагруженных шлангов. Эти хомуты изготавливаются в соответствии с диаметром труб DIN 3017 и выдерживают более высокие величины крутящего момента, чем установленные контрольные моменты для всех других хомутов.

Технические данные

Краткое обозначен	Шнек	Корпус	Лента
W1	CQ15	Сталь оцинкованная или равноценная	Оцинкованная сталь с низким пределом прочности при растяжении 400 Н/кв.мм
	DIN 1654
W2	CQ15	Хромистая сталь 1.4016 согласно DIN 17441 или равноценная коррозионностойкая сталь
	DIN 1654

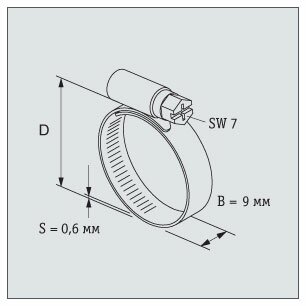

Хомуты для монтажа шлангов SGS

		D
		Диапозон зажима	Материал	Кол-во в уп-ке
Тип	Артикул	мм	мм	штук
SGS 8-12 W 1	45501	8-12	W1	100
SGS 10-16 W1	45502	10-16	W1	100
SGS 12-20 W1	45503	12-20	W1	100
SGS 16-25 W1	45504	16-25	W1	100
SGS 20-32 W1	45505	20-32	W1	100
SGS 25-40 W1	45506	25-40	W1	100
SGS 32-50 W1	45507	32-50	W1	100
SGS 40-60 W1	45508	40-60	W1	25
SGS 50-70 W1	45509	50-70	W1	25
SGS 60-80 W1	45510	60-80	W1	25
SGS 70-90 W1	45511	70-90	W1	25
SGS 80-100 W1	45512	80-100	W1	25
SGS 90-110 W1	45513	90-110	W1	25
SGS 100-120 W 1	45514	100-120	W1	25
SGS 110-130 W 1	45515	110-130	W1	25
SGS 120-140 W 1	45516	120-140	W1	25
SGS 8-12 W 2	45517	8- 12	W2	100
SGS 10-16W2	45518	10- 16	W2	100
SGS 12-20W2	45519	12- 20	W2	100
SGS 16-25W2	45520	16- 25	W2	100
SGS 20-32W2	45521	20- 32	W2	100
SGS 25-40W2	45522	25- 40	W2	100
SGS 32-50W2	45523	32- 50	W2	100
SGS 40-60W2	45524	40- 60	W2	25
SGS 50-70W2	45525	50- 70	W2	25
SGS 60-80W2	45526	60- 80	W2	25
SGS 70-90W2	45527	70- 90	W2	25
SGS 80-100W2	45528	80-100	W2	25
SGS 90-110W2	45529	90-110	W2	25
SGS 100-120 W 2	45530	100-120	W2	25
SGS 110-130 W 2	45531	110-130	W2	25
SGS 120-140 W 2	45532	120-140	W2	25

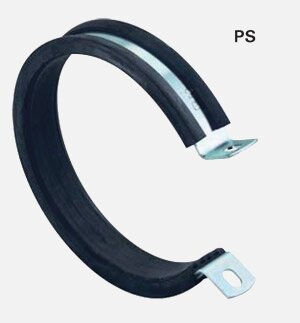

Хомут PS

Технические данные
Материал	Сталь DX510+Z 275 NA-C (материал № 1.0226 + Z) Согласно DIN EN 10327
Оцинкованный	Гальваническое покрытие цинком, 20 мкм
Звукоизолирующая прокладка	Материал: SBR/EPDM; без хлора; без силикона
Звукоизоляция	Согласно DIN 4109
Температурный диапазон	От –50 до +110°С
Твердость	45±5° по Шору А
Пожаростойкость	DIN 4102: класс В2

Описание

Одноэлементный трубный хомут со звукоизоляцией.

Достоинства / Преимущества

• Простота монтажа благодаря возможности большого угла открытия.
• Простота монтажа благодаря одноэлементной конструкции.
• Прокладка обеспечивающая стабильную звукоизоляцию и плотную посадку.

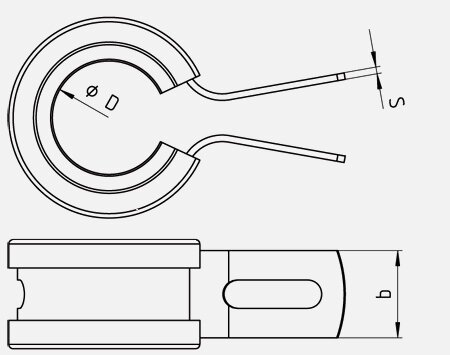

Тип	Артикул изделия	Кол-во в упаковке шт.	Размер, дюймы	Ширина × толщина стяжной ленты b × s, мм
PS 3/8”	024617	100	3/8”	20 x 1.0
PS 1/2”	024618	100	1/2”	20 x 1.0
PS 3/4”	024619	100	3/4”	20 x 1.0
PS 1”	024620	100	1”	20 x 1.0
PS 1 1/4”	024621	100	1 1/4”	20 x 1.0
PS 1 1/2”	024622	100	1 1/2”	20 x 1.0
PS 54	024623	100	-	20 x 1.0
PS 2”	024624	100	2”	20 x 1.0
PS 2 1/2”	024625	50	2 1/2”	25 x 1.5
PS 3”	024626	50	3”	25 x 1.5
