Резьбовые шпильки (штанги) Fischer

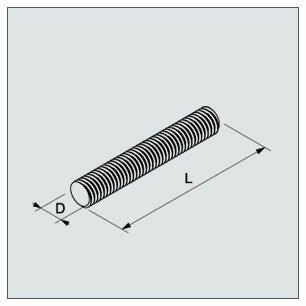

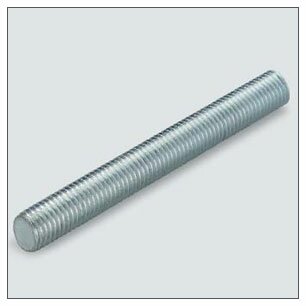

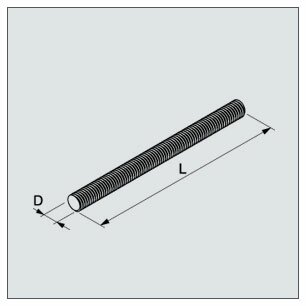

G - резьбовая шпилька (штанга)

Резьбовая штанга G, оцинкованная сталь, класс прочн. 4.6

		D	L
		Длина резьбы	Длина	Кол-во в уп-ке
Тип	Артикул		мм	штук
G 6	20956	М6	1000	50
G 8	79740	M8	1000	25
G10	79744	M10	1000	25
G 8/2	79741	M8	2000	25
G10/2	79745	M10	2000	25
G12	20957	M12	1000	20
G12/3	64056	M12	3000	5
G16	20958	M16	1000	10
G 1/2"*	64093	1/2"	2000	10
G 3/4"*	77580	3/4"	2000	5
* Штанга с трубной (дюймовой) резьбой.

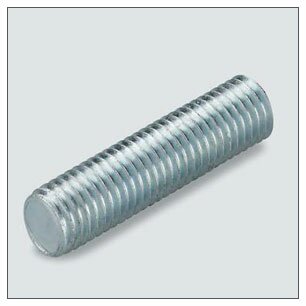

GS - резьбовая шпилька (штанга)

Шпилька GS, оцинкованный, класс прочн. 4.6

		D	L
		Диаметр резьбы	Длина	Кол-во в уп-ке
Тип	Артикул		мм	штук
GS 8/25	79750	M8	25	100
GS 8/40	79751	M8	40	100
GS 8/50	79752	M8	50	100
GS 8/60	79753	M8	60	100
GS 8/70	79754	M8	70	100
GS 8/80	79755	M8	80	100
GS 8/90	79756	M8	90	100
GS 8/100	79757	M8	100	100
GS 8/150	79758	M8	150	50
GS 8/200	79759	M8	200	50
GS 10/25	79765	M10	25	100
GS 10/40	79766	M10	40	100
GS 10/60	79767	M10	60	100
GS 10/80	79768	M10	80	100
GS 10/100	79769	M10	100	100
GS 10/120	79770	M10	120	50
GS 10/150	79771	M10	150	50
GS 10/200	79772	M10	200	50
GS 12/25*	91441	M12	25	100
GS 12/40*	91442	M12	40	100
GS 12/60*	91443	M12	60	100
GS 12/80*	91444	M12	80	100
GS 12/100*	91461	M12	100	100
GS 12/120*	91462	M12	120	50
GS 12/150*	91463	M12	150	50
GS 12/200*	91464	M12	200	50

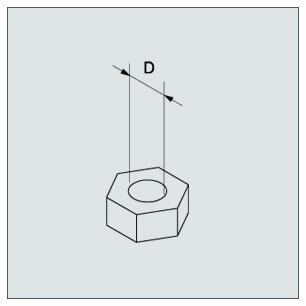

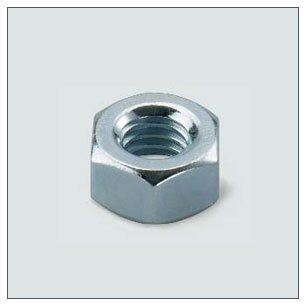

MU - гайка

Гайка MU, оцинкованная, DIN 934. Класс прочности 8.8.

		D	SW
		Диаметр резьбы	Размер ключа	Кол-во в уп-ке
Тип	Артикул			штук
MU M6	79733	Мб	10	100
MU M8	79734	M8	13	100
MUM 10	79735	M10	17	100
MUM 12	24650	M1 2	19	100

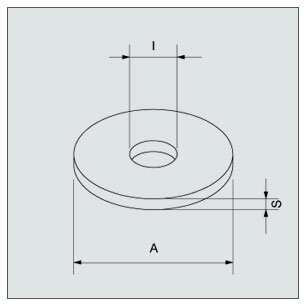

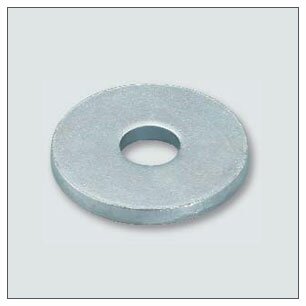

U - шайба

Шайба U для прикрепления монтажных элементов к монтажным шинам, входящим в состав шинной системы fischer.

Шайба U, оцинкованная сталь

		А	I		s
		Наружный диаметр	Диаметр отверстия	Подходит к профилю	Толщина	Кол-во в уп-ке
Тип	Артикул	мм	мм		мм	штук
U 8x28	79725	28	8,4	27/18 + 28/30	2	100
U 10 x 28	79726	28	10,5	27/18 + 28/30	2	100
U 8x40	79729	40	8,4	38/40 + 40/60 + 40/120	3	100
U 10 x 40	79730	40	10,5	38/40 + 40/60 + 40/120	3	100
U 12x40	24649	40	13	38/40 + 40/60 + 40/120	3	100
U 8x17	91477	17	8,4	27/18 + 28/30	1,6	100
U 10x21	91478	21	10,5	27/18 + 28/30	2	100

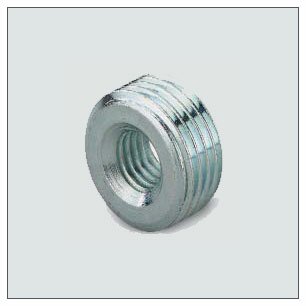

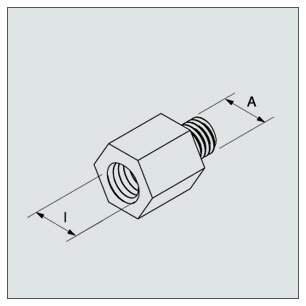

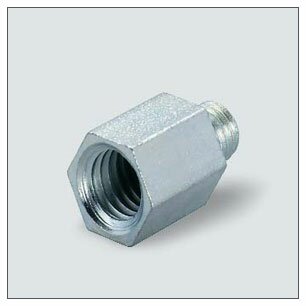

RD - переходник

Переходник RD для перехода от внутренней резьбы к наружной, а также для перехода от резьбы одного размера к резьбе другого.

Переходник RD

		I	А
		Внутренняя резьба	Внешняя резьба	Кол-во в уп-ке
Тип	Артикул	мм, дюйм	мм	штук
RD M6/M8	79694	М6	M8	100
RD M8/M6	20936	M8	М6	100
RD M10/M8	79692	M10	M8	50
RD M12/M10	79693	M12	M10	100
RD 1/2"/M10	79695	1/2"	M10	10

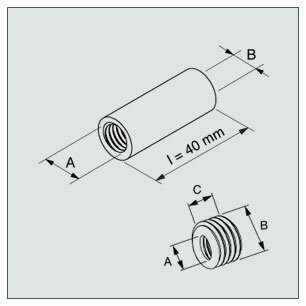

RDM и GRD - переходная муфта

Переходные муфты RDM и GRD служат для перехода от одного диаметра резьбы к другому, a GRD - также от внутренней резьбы к наружной.

		А	В - Резьба	С	Кол-во в уп-ке
Тип	Артикул	мм	мм	мм	штук
RDM M10/M8	79413	M10	M8		50
RDM M12/M10	79414	M12	M10		100
GRD 1/2"/M10	77609	M10	1/2"	10	100
GRD 1/2"/M12	77608	M12	1/2"	10	100
GRD 3/4"/M10	77607	M10	3/4"	10	100
GRD 3/4"/M12	77606	M12	3/4"	10	100

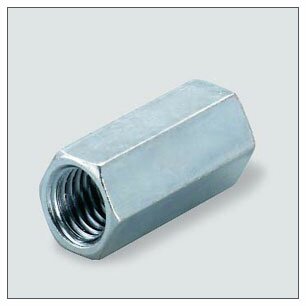

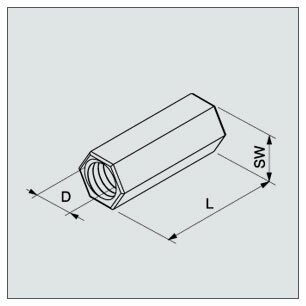

VM - удлинительная муфта

Удлинительная муфта VM - соединительный элемент между двумя резьбовыми элементами, например двумя штангами с резьбой G, шпильками GS, ниппелем GDR или в комплекте с переходником RD, возможны другие комбинации.

Удлинительная муфта VM, класс прочн. 5.6, оцинкованная

		SW	D	L
		Размер ключа	Диаметр резьбы	Длина	Кол-во в уп-ке
Тип	Артикул			мм	штук
VMM6	14319	9	М6	25	100
VMM8	79690	11	M8	30	100
VMM10	79691	13	M10	30	100
VMM12	20971	17	M12	30	100
VMM12	77623	17	M12	30	100

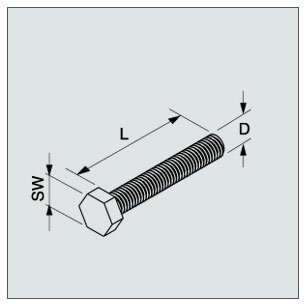

SKS - болт

Размеры болтов SKS согласованы с параметрами соединительных и крепежных элементов монтажной системы fischer.

Болт SKS, оцинкованный, DIN 933, класс прочности 8.8

		SW	D	L
		Размер ключа	Диаметр резьбы	Длина	Кол-во в уп-ке
Тип	Артикул			мм	штук
SKS 6x 20	79711	10	Мб	20	100
SKS 8x 16	79415	13	M8	16	100
SKS 8x 30	79713	13	M8	30	100
SKS 8x 45	79714	13	M8	45	100
SKS 8x 55	79715	13	M8	55	100
SKS 8x 100	79827	13	M8	100	100
SKS 10x 20	79416	17	M10	20	100
SKS 10x 30	79417	17	M10	30	100
SKS 10x 55	79721	17	M10	55	100
SKS 12x 20	77610	19	M12 2	20	100
SKS 12x 55	77611	19	M1 2	55	100
SKS 12x 80	77612	19	M1 2	80	100

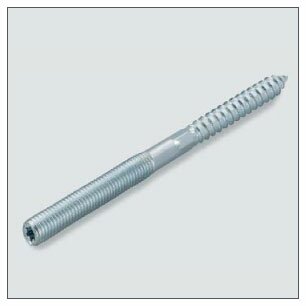

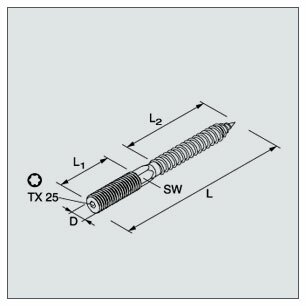

STST - винт-шуруп

с головкой под ключ Тогх

Винт-шуруп STST с головкой под ключ Тогх предназначен для прикрепления к дереву или с помощью пластмассового дюбеля к бетону или кирпичной кладке. Благодаря наличию специальной головки со звездообразной выемкой возможно существенное облегчение работы и значительная экономия времени при завинчивании и вывинчивании болта с помощью дрели или винтоверта. Специальный наконечник входит в комплект упаковки.

Винт-шуруп STST с головкой под ключ Тогх, класс прочн. 5.6, оцинкованный

		D	L	L1	L2	SW
		Диаметр резьбы	Длина	Длина	Длина	Размер ключа	Кол-во в уп-ке
Тип	Артикул		мм	мм	мм	мм	штук
STS* 6x 80	77714	М6	80	35	35	4	100
STST 8x 50	79780	M8	50	10	35	6	100
STST 8x 60	79781	M8	60	15	35	6	100
STST 8x 80	79782	M8	80	35	35	6	100
STST 8x100	79783	M8	100	45	45	6	100
STST 8x120	79784	M8	120	65	45	6	100
STST 8x140	79785	M8	140	85	45	6	50
STST 8x180	79786	M8	180	125	45	6	50
STST 10 x 60	77689	M10	60	10	50	8	100
STST 10 x 80	77707	M10	80	10	60	8	100
STST 10 x 100	77708	M10	100	30	60	8	100
STST 10 x 120	77709	M10	120	50	60	8	100
STST 10 x 140	77711	M10	140	70	60	8	50
STST 10 x 180	77712	M10	180	110	60	8	50
*без -TORX

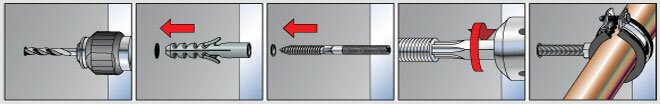

Монтаж
