Соединительные элементы для монтажных шин MS-L Fischer

SF - седельный фланец

SF Q- поперечное исполнение и SF L- продольное исполнение

Седельный фланец SF идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных шин можно изготавливать устойчивые поперечины, даже в случае стесненных условий монтажа, например, в шахтах. Еще одна возможность применения седельного фланца - изготовление консолей для настенного монтажа или же применение в качестве крепления для монтажных шин при монтаже на потолках или полах. При этом монтажная шина вставляется в седельный фланец и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка. Относительно применения монтажных уголков см. раздел "Монтажный уголок MW" и примеры в "Техническом приложении". Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры FAZ, FZA, FZEA и др.

Седельный фланец SF, оцинкованная сталь

				LA
			Размеры пластины основания	расстояние между отверстиями	Подходит к профилю	Кол-во в упаковке
Тип	Артикул	Исполнение	мм	мм		штук
SFQ27	79409	поперечное	124 x 40 x 5	84	27/18 + 28/30	15
SFL27	79585	продольное	114x50x5	73	27/18 + 28/30	15

MW - монтажный кубик

Монтажный кубик MW идеально подходит для крепления пучков труб в случае монтажа на потолке и при монтаже вертикальных труб. С помощью одной крепежной точки можно одновременно прикреплять до трех хомутов. Если несколько труб крепятся к одному монтажному кубику, монтажный кубик необходимо прикреплять с помощью стальных дюбелей. В качестве соединительного элемента с хомутом рекомендуется использовать шпильки с резьбой и специальные резьбовые болты.

Монтажный кубик MW, оцинкованный, литье под давлением

		D
		Диаметр резьбы	Кол-во в уп-ке
Тип	Артикул		штук
MW M8	79717	M8	50

MW - сборочные уголки

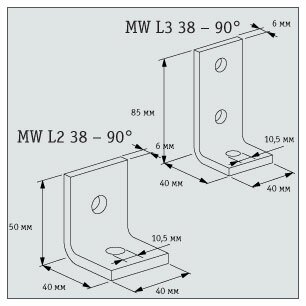

Сборочные уголки MW используются во всех случаях, когда необходимо изготавливать конструкции из монтажных шин и консолей. Независимо от того, нужно ли поддерживать шины или создавать опорные элементы для консолей, во всех ситуациях, когда необходимо обойтись без сварки, применяются сборочные уголки. Например, с помощью 2-х сборочных уголков 45° и куска шины можно изготовить опорный элемент для консоли. Для облегчения монтажа сборочный уголок 45° для шинного профиля 38/40 поставляется с предварительно смонтированными шайбами U и 2-мя болтами.

Сборочные уголки MW, оцинкованная сталь

		Угол	Подходит к профилю	Кол-во в уп-ке
Тип	Артикул			штук
MW 27 -90°	79655	90°	27/18 + 28/30	25
MW 27 -45°	79656	45°	27/18 + 28/30	25

TKR - зажимная скоба

Зажимная скоба TKR идеально подходит для прикрепления шин, предназначенных для крепления пакета труб, вентканалов и кабельных трасс на стальных несущих балках. Несущая скоба TKR 38/40 допущена VdS для применения в качестве компонента спринклерных установок. При использовании этой скобы не нужно ни сверлить, ни сваривать детали. При этом в любой момент времени возможны дополнительное смещение и выравнивание монтажных шин. Благодаря разным длинам сторон можно прикреплять несущую скобу TRK ко всем имеющимся в продаже Т-образным несущим балкам. Относительно величин нагрузки см. "Техническое приложение".

Зажимная скоба TKR, оцинкованная сталь

Допуск к использованию в системах специального пожаротушения

Поставка:

TKR 27/18 для профиля 27/18, 28/30 -1 несущая пластина -1 скоба из стального прутка Мб -2 зубчатые шайбы 6,5 мм -2 гайки М6

		А	B	H	D	G
		мм	мм	мм		мм	Толщина зажима	Подходит к профилю	Кол-во в уп-ке
Тип	Артикул	мм	мм	мм	мм	мм	мм		штук
TKR 27/18	79411	37	60	81	M6	60	0-29	27/18 + 28/30	25

SV - элемент для соед. шин

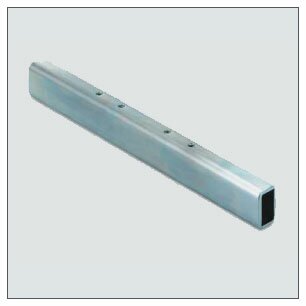

С помощью элемента SV для соединения шин можно точно выравнивать и соединять монтажные шины между собой. Для этого шины вставляются в концы соединительных элементов SV 27 и SV 38 и затем привинчиваются. Соединительный элемент для шин SV 40 вставляется в соединяемые шины 40/60 или 40/120 и затем крепится четырьмя крепежными лапками НК 40/60. Крепежные лапки НК 40/60 (см. стр. 45), артикул изделия 20946, и крепежные винты SKS 10x20 (см. стр. 72), артикул изделия 79416, не входят в комплект поставки.

Соединительный элемент для шин SV, оцинкованная сталь

		Подходит к профилю	Кол-во в уп-ке
Тип	Артикул		штук
SV27	79660	27/18 + 28/30	20

Примеры применения
