Трубные термоизолированные хомуты Fischer

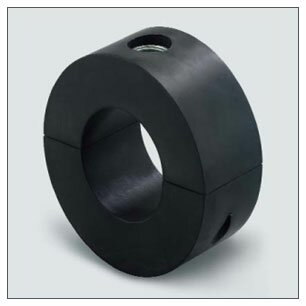

KFT - хомут для монтажа "холодных" трубопроводов

1. Хомут KFT заключен в пенную оболочку для обеспечения оптимальной изоляции.
2. Комбинированная монтажная резьба М8 и 1/2".
3. Высокая несущая способность и большие расстояния между опорами благодаря применению пенного материала PUR RG 250 (полиуретан).
4. Запирающие винты не выпадают.

Хомут для монтажа "холодных" трубопроводов KFT (двухэлементный) великолепно подходит для профессионального монтажа труб холодоснабжения, труб систем кондиционирования и др.

Технические данные
Плотность:	250 кг/м3
Предел прочности при сжатии:	204 Н/мм2
Теплопроводность:	0,045 Вт/м К при 100 С
Термостойкость:	От-160°Сдо+130°С
Пожаростойкость:	Согласно DIN 4109

Хомут для монтажа "холодных" трубопроводов KFT, оцинкованный

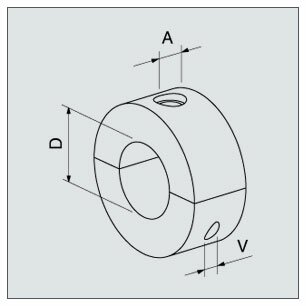

		D					А
		Наружный диаметр трубы	Условный проход	Толщина изоляции	Внешний диаметр хомута	Ширина хомута	Соединительная резьба	Запорные винты	Колво в уп-ке
Тип	Артикул	мм	мм	мм		мм	мм		штук
KFT 9,5	63156	9,5	-	30	88	40	M8/1/2"	М6х12	10
KFT 12,7	63157	12,7	-	30	88	40	M8/1/2"	М6х12	10
KFT 15,8	63159	15,8	-	30	88	40	M8/1/2"	М6х12	10
KFT 17,2	63161	17,2	10	30	88	40	M8/1/2"	М6х12	10
KFT 18,0	63162	18	10	30	88	40	M8/1/2"	М6х12	10
KFT 19,5	63164	19,5	-	30	88	40	M8/1/2"	М6х12	10
KFT 21,3	63166	21,3	15	30	88	40	M8/1/2"	М6х12	10
KFT 22,0	63167	22	15	30	88	40	M8/1/2"	М6х12	10
KFT 26,9	63168	26,9	20	30	88	40	M8/1/2"	М6х12	10
KFT 28,0	63169	28	20	30	88	40	M8/1/2"	М6х12	10
KFT 28,6	63172	28,6	-	30	88	40	M8/1/2"	М6х12	10
KFT 33,7	63173	33,7	25	30	95	40	M8/1/2"	М6х12	10
KFT 35,0	63176	35	25	30	95	40	M8/1/2"	М6х12	10
KFT 40,0	63177	40	-	30	102	40	M8/1/2"	М6х12	10
KFT 41,2	63178	41,2	-	30	102	40	M8/1/2"	М6х12	10
KFT 42,4	63179	42,4	32	30	102	40	M8/1/2"	М6х12	10
KFT 44,5	63180	44,5	-	30	102	40	M8/1/2"	М6х12	10
KFT 48,3	63189	48,3	40	30	108	40	M8/1/2"	М6х12	10
KFT 50,0	63190	50	-	30	108	40	M8/1/2"	М6х12	10
KFT 54,0	63191	54	-	30	117	40	M8/1/2"	М6х12	10
KFT 57,0	63192	57	50	30	117	40	M8/1/2"	М6х12	10
KFT 60,3	63195	60,3	50	30	120	50	M8/1/2"	М6х12	10
KFT 64,0	63322	64	-	30	120	50	M8/1/2"	М6х12	10
KFT 66,6	78173	66,6	-	30	120	50	M8/1/2"	М6х12	10
KFT 70,0	63327	70	60	30	136	50	M10/1/2"	M8x12	10
KFT 74,0	63333	74	-	30	136	50	M10/1/2"	M8x12	10
KFT 76,1	63334	76,1	65	30	136	50	M10/1/2"	M8x12	10
KFT 80,0	63340	80	-	30	136	50	M10/1/2"	M8x12	5
KFT 84,0	63342	84	-	30	149	50	M10/1/2"	M8x12	5
KFT 88,9	63347	88,9	80	30	149	50	M10/1/2"	M8x12	5
KFT 92,1	63348	92,1	-	30	149	50	M10/1/2"	M8x12	5
KFT 101,0	63352	101		40	188	60	M10/1/2"	M8x12	5
KFT 104,0	63392	104		40	188	60	M10/1/2"	M8x12	5
KFT 108,0	63395	108	100	40	188	60	M10/1/2"	M8x12	5
KFT 114,3	63415	114,3	100	40	195	60	M10/1/2"	M8x12	5
KFT 118,0	63422	118		40	195	60	M10/1/2"	M8x12	5
KFT 129,0	63431	129		40	220	60	M10/1/2"	M8x12	5
KFT 133,0	63432	133	125	40	220	60	M10/1/2"	M8x12	5
KFT 139,7	63441	139,7	125	40	220	60	M10/1/2"	M8x12	4
KFT 154,0	63457	154		40	240	60	M10/1/2"	M10x20	4
KFT 159,0	63458	159	159	40	240	60	M12/1/2"	M10x20	4
KFT 168,3	63463	168,3	150	40	250	60	M12/1/2"	M10x20	4
KFT 197,3	63471	197,3		60	340	100	M16/1/2"	М10х30	1
KFT 204,0	63473	204,3		60	340	100	M16/1/2"	М10х30	1
KFT 219,1	63474	219,1	200	60	340	100	M16/3/4"	М10х30	1

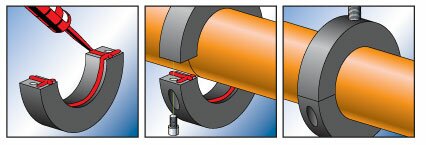

Монтаж

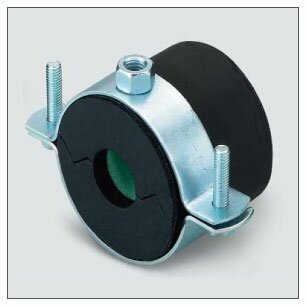

FRS К - хомут для монтажа "холодных" трубопроводов

Хомут для монтажа "холодных" трубопроводов FRS К разработан специально из изоляционных материалов (каучука). Благодаря клеящему веществу достигается быстрый монтаж, уплотнительная паста не требуется.

Технические данные
Плотность:	80 кг/м3
Предел прочности при сжатии:	0,6 Н/мм2
Теплопроводность:	0,039 Вт/м К при 100 С
Термостойкость:	От-40°Сдо+80°С
Пожаростойкость:	Согласно DIN 4109

Хомут для монтажа "холодных" трубопроводов FRS К, оцинкованный

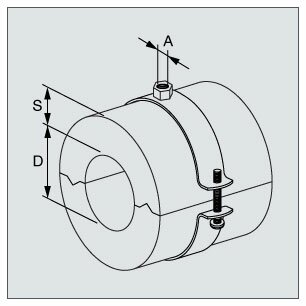

		D		S	А
		Наружный диаметр трубы	Условный проход трубы	Толщина изоляции	Соединительная гайка	Кол-во в упаковке
Тип	Артикул	мм	дюймы	мм		штук
Изоляция 13 мм
FRSK 12/13	19589	12		13	M8	100
FRSK 15/13	19593	15		13	M8	95
FRSK 17/13	19595	17	3/8"	13	M8	95
FRSK 21/13	19597	21	1/2"	13	M8	60
FRSK 27/13	19633	27	3/4"	13	M8	60
FRSK 34/13	19634	34	1"	13	M8	45
FRSK 42/13	19635	42	1 1/4"	13	M8	45
FRSK 49/13	19636	49	1 1/2"	13	M8	45
FRSK 60/13	19639	60	2"	13	M8	20
Изоляция 19 мм
FRSK 12/19	19654	12		19	M8	100
FRSK 15/19	19655	15		19	M8	90
FRSK 17/19	19657	17	3/8"	19	M8	80
FRSK 21/19	19658	21	1/2"	19	M8	60
FRSK 27/19	19659	27	3/4"	19	M8	60
FRSK 34/19	19660	34	1"	19	M8	45
FRSK 42/19	19663	42	1 1/4"	19	M8	40
FRSK 49/19	19664	49	1 1/2"	19	M8	30
FRSK 60/19	19665	60	2"	19	M8	20
FRSK 64/19	19666	64		19	M8	20
FRSK 70/19	19667	70		19	M8	20
FRSK 76/19	19668	76	2 1/2"	19	M8	20
FRSK 80/19	19669	80		19	M8	15
FRSK 89/19	19670	89	3"	19	M8	15
FRS K 102/19	19671	102		19	M10	10
FRS K 108/19	19672	108		19	M10	10
FRS K 114/19	19673	114	4"	19	M10	10
