FUS A2/A4
Монтажная шина FUS A2/A4
| Тех. характеристики |
| Материал А2 |
Нержавеющая сталь класса II коррозионной стойкости, н-р, А2 |
| Материал А4 |
Нержавеющая сталь класса III коррозионной стойкости, н-р, А4 |
Разновидность
| Артикул |
Товар |
Кол-во в коробке |
Класс |
| 504466 |
Монтажная шина FUS 21/2,0 A2-2M |
50 |
D |
| 504468 |
Монтажная шина FUS 41/2,0 A2-2M |
50 |
D |
| 504470 |
Монтажная шина FUS 41/2,5 A2-2M |
50 |
D |
| 504472 |
Монтажная шина FUS 21/2,0 A4-2M |
50 |
D |
| 504474 |
Монтажная шина FUS 41/2,0 A4-2M |
50 |
D |
| 504475 |
Монтажная шина FUS 41/2,5 A4-2M |
50 |
D |
FUS - монтажные шины
FUS 21 и FUS 41
| |
Кол-во в уп-ке |
Длина |
Профиль |
Ширина |
Толщина материала |
Высота |
| Тип |
Артикул |
штук |
м |
|
мм |
мм |
мм |
| FUS 41 / 3м |
77346 |
1 |
3 |
41/41 без отверст. |
41 |
2,5 |
41 |
| FUS 41 / S 3 м |
77347 |
1 |
3 |
41/41 с отверст. |
41 |
2,5 |
41 |
| FUS 21 / 3 м |
77348 |
1 |
3 |
41/21 без отверст. |
41 |
2,5 |
21 |
| FUS 21 / S 3 м |
77349 |
1 |
3 |
41/21 с отверст. |
41 |
2,5 |
21 |
| FUS 41 / 6 м |
77534 |
1 |
б |
41/41 без отверст. |
41 |
2,5 |
41 |
| FUS 41 / S 6 м |
77537 |
1 |
б |
41/41с отверст. |
41 |
2,5 |
41 |
| FUS 21 / 6 м |
77539 |
1 |
б |
41/21 без отверст. |
41 |
2,5 |
21 |
| FUS 21 / S 6 м |
77541 |
1 |
б |
41/21 с отверст. |
41 |
2,5 |
21 |
FCA - консоль
|
Кол-во в уп-ке |
Размеры пластины основания |
Длина |
LA |
Профиль |
| Тип |
Артикул |
штук |
мм |
мм |
мм |
мм |
| FCA 300 |
77359 |
1 |
125x45x8 |
300 |
85 |
41/41 |
| FCA 450 |
77361 |
1 |
125x45x8 |
450 |
85 |
41/41 |
| FCA 600 |
77363 |
1 |
125x45x8 |
600 |
85 |
41/41 |
| FCA 750 |
77365 |
1 |
125x45x8 |
750 |
85 |
41/41 |

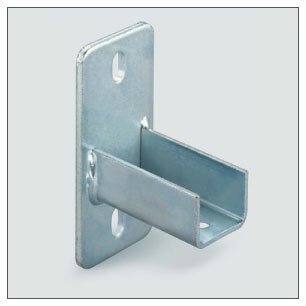

SF - седельный фланец
SF Q- поперечное исполнение и SF L- продольное исполнение
Седельный фланец SF идеально подходит для изготовления различных конструкций и соединений. С его помощью и с использованием монтажных шин можно изготавливать устойчивые поперечины, даже в случае стесненных условий монтажа, например, в шахтах. Еще одна возможность применения седельного фланца - изготовление консолей для настенного монтажа или же применение в качестве крепления для монтажных шин при монтаже на потолках или полах. При этом монтажная шина вставляется в седельный фланец и закрепляется. При больших нагрузках, действующих на консоли, рекомендуется создавать опорную конструкцию с помощью сборочного уголка. Относительно применения монтажных уголков см. раздел "Монтажный уголок MW" и примеры в "Техническом приложении". Благодаря удлиненным отверстиям в пластине основания седельного фланца возможна регулировка. Для прикрепления к стенам и потолкам рекомендуется использовать анкеры FAZ, FZA, FZEA и др.
Седельный фланец SF, оцинкованная сталь
|
|
LA |
|
|
| Размеры пластины основания |
расстояние между отверстиями |
Подходит к профилю |
Кол-во в упаковке |
| Тип |
Артикул |
Исполнение |
мм |
мм |
|
штук |
| SFQ27 |
79409 |
поперечное |
124 x 40 x 5 |
84 |
27/18 + 28/30 |
15 |
| SFL27 |
79585 |
продольное |
114x50x5 |
73 |
27/18 + 28/30 |
15 |
| SFQ38 |
79410 |
поперечное |
138 x 50 x 6 |
95 |
38/40 + 40/60 + 40/120 |
10 |
| SFL38 |
79586 |
продольное |
144 x 70 x 6 |
103 |
38/40 + 40/60 + 40/120 |
8 |

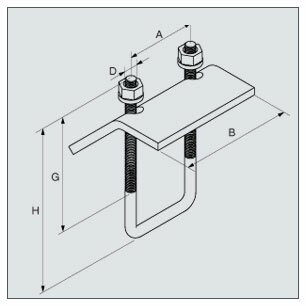

TKR - зажимная скоба
Зажимная скоба TKR идеально подходит для прикрепления шин, предназначенных для крепления пакета труб, вентканалов и кабельных трасс на стальных несущих балках. Несущая скоба TKR 38/40 допущена VdS для применения в качестве компонента спринклерных установок. При использовании этой скобы не нужно ни сверлить, ни сваривать детали. При этом в любой момент времени возможны дополнительное смещение и выравнивание монтажных шин. Благодаря разным длинам сторон можно прикреплять несущую скобу TRK ко всем имеющимся в продаже Т-образным несущим балкам. Относительно величин нагрузки см. "Техническое приложение".
Зажимная скоба TKR, оцинкованная сталь
Допуск к использованию в системах специального пожаротушения
Поставка:
- TKR 27/18 для профиля 27/18, 28/30 -1 несущая пластина -1 скоба из стального прутка Мб -2 зубчатые шайбы 6,5 мм -2 гайки М6
- TKR 40/60 для профиля 40/60 -1 несущая пластина -1 скоба из стального прутка М10 -2 зубчатые шайбы 10,5 мм -2 гайки М10
- TKR 38/40 для профиля 38/40 -1 несущая пластина -1 скоба из стального прутка М8 -2 зубчатые шайбы 8,5 мм -2 гайки М8 -VdSL 4912044
- TKR 40/120 для профиля 40/120 -1 несущая пластина -1 скоба из стального прутка М10 -2 зубчатые шайбы 10,5 мм -2 гайки М10
|
А |
B |
H |
D |
G |
|
|
|
| мм |
мм |
мм |
|
мм |
Толщина зажима |
Подходит к профилю |
Кол-во в уп-ке |
| Тип |
Артикул |
мм |
мм |
мм |
мм |
мм |
мм |
|
штук |
| TKR 27/18 |
79411 |
37 |
60 |
81 |
M6 |
60 |
0-29 |
27/18 + 28/30 |
25 |
| TKR 38/40 |
79412 |
47 |
70 |
86 |
M8 |
55 |
0-24,5 |
38/40 |
20 |
| TKR 40/60 |
49435 |
51 |
80 |
109 |
M10 |
50 |
0-24,5 |
40/60 |
20 |
| TKR 40/120 |
30379 |
51 |
80 |
189 |
M10 |
50 |
0-24,5 |
40/120 |
15 |
Шайба для шины НК 41
Описание
- Шайба для шины может использоваться для монтажа шины к основанию с использованием крепежного элемента, например, анкерного болта fi scher.
- Используется для надежного фиксирования соединений.
Достоинства/Преимущества
- Предотвращает деформацию направляющей.
| Тех. характеристики |
| Материал |
Сталь (материал № 1.0037) согласно DIN EN 10025 |
| Оцинковка |
Гальваническое цинковое покрытие, минимально 8 мкм |
Разновидность
| Артикул |
Товар |
Кол-во в коробке |
Класс |
| 504348 |
Шайба для шины НК 41 8,5 |
50 |
D |
| 504349 |
Шайба для шины НК 41 10,5 |
50 |
D |
| 504354 |
Шайба для шины НК 41 12,5 |
50 |
D |
Монтажная гайка FCN Clix A4
| Тех. характеристики |
|
| Материал А4 |
Нержавеющая сталь класса III коррозионной стойкости, н-р, А4 |
| Пластик |
Нейлон РА 6 |
Разновидность
| Артикул |
Товар |
Кол-во в коробке |
Класс |
| 504436 |
Гайка для шины FCN Clix P 8 A4 |
100 |
D |
| 504437 |
Гайка для шины FCN Clix P 10 A4 |
100 |
D |
| 504439 |
Гайка для шины FCN Clix P 12 A4 |
100 |
D |
| 504440 |
Гайка для шины FCN Clix M 8 A4 |
100 |
D |
| 504447 |
Гайка для шины FCN Clix M 10 A4 |
100 |
D |
