Соединительные элементы
FHS CLIX - система подвески труб
- Система подвески FHS CLIX просто вставляется в шину или консоль и поворачивается. Предварительный монтаж закончен.
- Систему подвески можно произвольным образом выравнивать и перемещать в монтажной шине, при этом она не выпадает. Это облегчает процесс работы и одновременно экономит время. После выравнивания необходимо закрепить систему подвески с помощью гайки.
- Эта система подвески изготовлена из кованой стали класса прочности 8.8 и имеет рифленую накладную поверхность, что соответствует максимальным конструктивным требованиям.
- Система подвески FHS подходит ко всем обычным монтажным шинам с С-профилем и с размерами 26/18 мм, 27/18 мм, 30/15 мм, 26/26 мм, 27/30 мм, 28/30 мм, соответственно 30/30 мм.
- Эта система подвески подходит ко всем обычным монтажным шинам с С-профилем и с размерами 38/40 мм, 40/60 мм, 40/120 мм.
Система подвески трубопроводов FHS CLIX предназначена для выполнения простого, быстрого и эффективного монтажа. Существенное преимущество "системы..." заключается в том, что она имеет меньше отдельных элементов, чем обычные крепления для шин с передвижной гайкой и шпилькой, а благодаря запатентованному фиксирующему механизму обеспечивает прекрасное манипулирование при монтаже.
Система подвески трубопроводов FHS CLIX, оцинкованная сталь
| D | L1 | L2 | ||||
|---|---|---|---|---|---|---|
| Диаметр резьбы | Длина | Длина | Подходит к профилю | Кол-во в уп-ке | ||
| Тип | Артикул | мм | мм | штук | ||
| FHS CLIX 8x 20 | 79620 | M8 | 20 | 15 | 27/18 + 28/30 | 100 |
| FHS CLIX 8x 30 | 79621 | M8 | 30 | 25 | 27/18 + 28/30 | 100 |
| FHS CLIX 8x 40 | 79622 | M8 | 40 | 35 | 27/18 + 28/30 | 100 |
| FHS CLIX 8x 50 | 79623 | M8 | 50 | 45 | 27/18 + 28/30 | 100 |
| FHS CLIX 8x 60 | 79624 | M8 | 60 | 55 | 27/18 + 28/30 | 100 |
| FHS CLIX 8x 70 | 79625 | M8 | 70 | 65 | 27/18 + 28/30 | 50 |
| FHS CLIX 8x 80 | 79626 | M8 | 80 | 75 | 27/18 + 28/30 | 50 |
| FHS CLIX 8x 90 | 79627 | M8 | 90 | 85 | 27/18 + 28/30 | 50 |
| FHS CLIX 8x100 | 79628 | M8 | 100 | 95 | 27/18 + 28/30 | 50 |
| FHS CLIX 8x120 | 79629 | M8 | 120 | 115 | 27/18 + 28/30 | 50 |
| FHS CLIX 8x150 | 79630 | M8 | 150 | 145 | 27/18 + 28/30 | 50 |
| FHS CLIX 8x200 | 79631 | M8 | 200 | 195 | 27/18 + 28/30 | 50 |
| FHS CLIX 10 x 30 | 79635 | M10 | 30 | 25 | 27/18 + 28/30 | 100 |
| FHS CLIX 10 x 40 | 79636 | M10 | 40 | 35 | 27/18 + 28/30 | 100 |
| FHS CLIX 10 x 60 | 79637 | M10 | 60 | 45 | 27/18 + 28/30 | 100 |
Монтаж
HS 38 - система подвески труб
Система подвески трубопроводов HS 38 представляет собой соединительную деталь между монтажными шинами/консолями и хомутами для крепления труб. Благодаря различным значениям размера головок (длины и ширины) еёможно использовать в монтажных шинах или консолях со следующими профилями: 27/18, 28/30 и 38/40.
Система подвески трубопроводов HS 38, оцинкованная сталь
| D | L1 | L2 | |||
|---|---|---|---|---|---|
| Диаметр резьбы | Длина | Длина | Кол-во в уп-ке | ||
| Тип | Артикул | мм | мм | штук | |
| HS 38 M8 x 30 | 79610 | M8 | 30 | 24 | 50 |
| HS 38 M8 x 40 | 79611 | M8 | 40 | 34 | 50 |
| HS 38 M8 x 60 | 79612 | M8 | 60 | 54 | 50 |
| HS 38 M10 x 25 | 63956 | M10 | 25 | 19 | 50 |
| HS 38 M10 x 30 | 79615 | M10 | 30 | 24 | 50 |
| HS 38 M10 x 40 | 79616 | M10 | 40 | 34 | 50 |
| HS 38 M10 x 60 | 79617 | M10 | 60 | 54 | 50 |
CLIX MK - передвижная гайка
Вставьте передвижную гайку CLIX MK в шину, поверните на 90 градусов, выравняйте, ввинтите резьбовой стержень или винт, законтрите - и приспособление готово для присоединений любого типа. Передвижную гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает. В результате упрощается монтаж и экономится время. Передвижная гайка CLIX MK предварительно смонтирована для простой и быстрой установки в монтажной шине MS 27/18 и 28/30. Имеющая эргономическую форму пластина облегчает вворачивание в шину, тем самым позволяет экономить рабочее время. Предварительно смонтированный резьбовой стержень можно вворачивать на различную длину для оптимальной настройки по высоте. В результате при использовании одной и той же шпильки можно получать разные значения длины, что превращает монтаж в быструю и недорогую процедуру.
Передвижная гайка CLIX MK, оцинкованная сталь
| A | В | С | D | E | Подходит к профилю | Кол-во в уп-ке | ||
|---|---|---|---|---|---|---|---|---|
| Тип | Артикул | мм | мм | мм | резьба | мм | штук | |
| CLIX MK 6 | 63692 | 20 | 50 | 1,5 | М6 | 59,62 | 27/18 + 28/30 | 100 |
| CLIX MK 8 | 63693 | 20 | 50 | 1,5 | M8 | 59,62 | 27/18 + 28/30 | 100 |
| CLIX MK 10 | 63694 | 20 | 50 | 1,5 | M10 | 59,62 | 27/18 + 28/30 | 100 |
Передвижная гайка CLIX MK, оцинкованная сталь (с предварительно смонтированным резьбовым стержнем)
| A | В | С | D | Е | ||||
|---|---|---|---|---|---|---|---|---|
| резьба | Рабочая длина резьбы | Кол-во в уп-ке | ||||||
| Тип | Артикул | мм | мм | мм | мм | мм | мм | штук |
| CLIX MK 8/30 | 90640 | 20 | 50 | 1,5 | M8 | 10 | 59,62 | 50 |
| CLIX MK 8/60 | 90641 | 20 | 50 | 1,5 | M8 | 40 | 59,62 | 50 |
| CLIX MK 8/90 | 90642 | 20 | 50 | 1,5 | M8 | 70 | 59,62 | 50 |
| CLIX MK 8/120 | 90643 | 20 | 50 | 1,5 | M8 | 100 | 59,62 | 50 |
| CLIX MK 8/150 | 90644 | 20 | 50 | 1,5 | M8 | 130 | 59,62 | 50 |
| CLIX MK 8/180 | 90645 | 20 | 50 | 1,5 | M8 | 150 | 59,62 | 50 |
| CLIX MK 10/30 | 90648 | 20 | 50 | 1,5 | M10 | 5 | 59,62 | 50 |
| CLIX MK 10/60 | 90649 | 20 | 50 | 1,5 | M10 | 35 | 59,62 | 50 |
| CLIX MK 10/90 | 90650 | 20 | 50 | 1,5 | M10 | 65 | 59,62 | 50 |
| CLIX MK 10/120 | 90651 | 20 | 50 | 1,5 | M10 | 95 | 59,62 | 50 |
| CLIX MK 10/150 | 90652 | 20 | 50 | 1,5 | M10 | 125 | 59,62 | 50 |
| CLIX MK 10/180 | 90653 | 20 | 50 | 1,5 | M10 | 155 | 59,62 | 50 |
Монтаж
HG - косоуг. пластина с резьбой
Косоугольная пластина с резьбой HG предназначена для прикрепления шпилек к монтажным шинам или консолям. Чтобы предотвратить непредвиденное ослабление соединения, мы рекомендуем зафиксировать эту пластину с помощью гайки с шайбой.
Косоугольная передвижная пластина с резьбой HG, оцинкованная сталь
| D | S | ||||
|---|---|---|---|---|---|
| Диаметр резьбы | Подходит к профилю | Кол-во в уп-ке | |||
| Тип | Артикул | мм | штук | ||
| HG 27 M6 | 49480 | М6 | 4 | 27/18 + 28/30 | 200 |
| HG 27 M8 | 79595 | M8 | 4 | 27/18 + 28/30 | 100 |
| HG 27 M10 | 79596 | M10 | 4 | 27/18 + 28/30 | 100 |
| HG 38 M6 | 77667 | Мб | 6 | 38/40 + 40/60 + 40/120 | 100 |
| HG 38 M8 | 24687 | M8 | 6 | 38/40 + 40/60 + 40/120 | 100 |
| HG 38 M10 | 24688 | M10 | 6 | 38/40 + 40/60 + 40/120 | 100 |

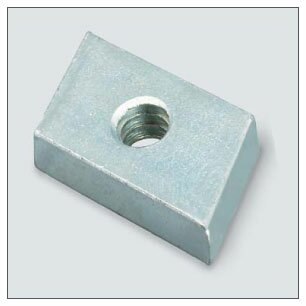

SM - прямоуг. пластина с резьбой
Прямоугольная пластина с резьбой SM служит для прикрепления деталей, например, шпилек-штифтов с резьбой, к монтажным шинам или к консолям. После вставки или введения прямоугольной пластины в монтажную шину или консоль к ним можно прикреплять любые подвески. Благодаря различным величинам длины и ширины прямоугольная пластина может применяться для всех различных консолей. Примечание: рекомендуется дополнительно фиксировать прямоугольную пластину с помощью гайки с шайбой.
Прямоугольная пластина с резьбой SM, оцинкованная сталь
| D | S | ||||
|---|---|---|---|---|---|
| Диаметр резьбы | Подходит к профилю | Кол-во в уп-ке | |||
| Тип | Артикул | мм | штук | ||
| SM 38 M8 | 79600 | M8 | 6 | 27/18 + 38/40 + 40/60 + 40/120 | 50 |
| SM 38 M10 | 79601 | M10 | б | 28/30 + 38/40 + 40/60 + 40/120 | 50 |
