Монтажные шины

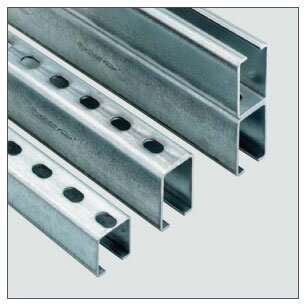

MS - монтажная шина

1. Благодаря оптимизированным поперечным сечениям профиля монтажные шины обеспечивают высокие значения изгибной прочности и прочности к тяговым усилиям.
2. Вследствие разных геометрий отверстий типа 27/18 мм и 28/30 мм шины можно прикреплять к стенам, полам и потолкам разными способами.
3. Шины специально рассчитаны на присоединение всех крепежных элементов монтажной системы fischer и поэтому позволяют создавать разнообразные конструкции и соединения без сверления и сварки.
4. Для прикрепления монтажных шин компания fischer предлагает широкий ассортимент стальных и пластиковых дюбелей, а также химических средств для прикрепления к различным основаниям. Например, специально для легких монтажных шин MS 27/18 компанией fischer был разработан дюбель FNA 6x40S, артикул изделия 50947.

Монтажные шины MS незаменимы при изготовление надежных и регулируемых по высоте креплений.

Независимо от того, выполняется ли предварительный монтаж на строительстве заготовительных или в мастерских, шины идеально подходят для выполнения быстрого и рационального крепления трубопроводов, а также для изготовления траверс, стенных консолей, стеллажей и несущих рам любого типа.

Для прикрепления монтажных шин к стене или потолку рекомендуется использовать анкеры FAZ, FZEA и FZA.

Монтажная шина MS, оцинкованная

		L
		Длина	Профиль	Кол-во	Кол-во в упаковке
Тип	Артикул	мм		штук	штук
MS 27/18	79560	2000	27/18/1,25	1	20
MS 27/18	79557	3000	27/18/1,25	1	10
MS 27/18	30072	6000	27/18/1,25	1	20
MS 28/30	79561	2000	28/30/1,75	1	8
MS 28/30	79558	3000	28/30/1,75	1	8

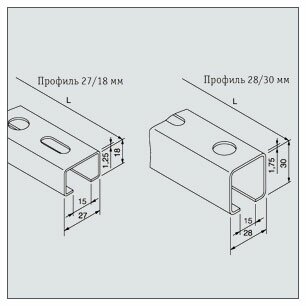

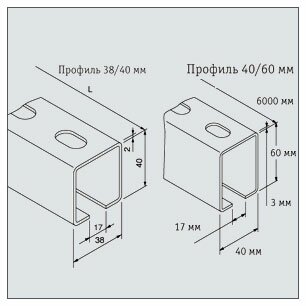

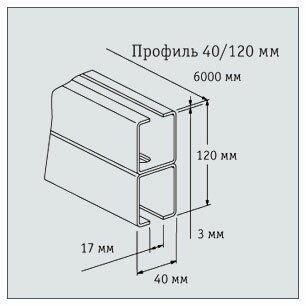

Размеры

Относительно величин нагрузок и схемы отверстий см. "Техническое приложение".

Резиновая проставка для шин EMS

Резиновая проставка для шин EMS применяется в качестве демпфирующей прокладки во избежание образования звуковых мостиков. Резиновая проставка может как вставляться в шину, так и надеваться на штанги с резьбой, прежде всего, при изготовлении траверс для крепления вентиляционных каналов. Демпфирующая проставка для шин предотвращает контактирование штанг с резьбой или шин с вентиляционным каналом. В результате вибрационные и потоковые шумы блокируются, соответственно демпфируются и передаются строительной конструкции значительно ослабленными.

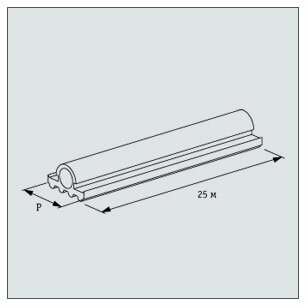

Резиновая проставка для шин EMS

		P
		Подходит к профилю	Уп-ка
Тип	Артикул		Рулон/м
EMS 27	24664	27/18 + 28/30	25

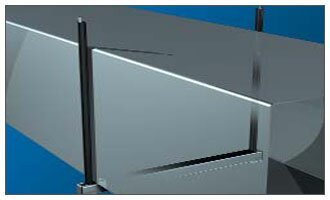

Пример

GLK - салазки

Салазки GLK используются совместно с монтажными шинами 40/120,40/60, 38/40, 28/30 и 27/18. Эта монтажная деталь из пластика выполняет функцию перемещаемого крепления с длинным путем скольжения. Она предназначена для прикрепления легких труб, которые подвержены большим изменениям длины. Салазки применяются для крепления как подвесных, так и горизонтальных и вертикальных трубопроводов. Для фиксации и поддержания в рабочем состоянии рекомендуется прикреплять монтажную шину с помощью крепежных лапок НК. При монтаже следует учитывать, что штифт с резьбой полностью провинчиваются сквозь корпус скользящего элемента. Возвышающаяся часть штифта с резьбой в случае монтажа хомутов не должна быть длиннее 70 мм (профиль 27/18 и 28/30), соответственно 100 мм в случае профиля 38/40.

Салазки GLK из пластика

		Профиль	Макс. допустимая нагрузка	Кол-во в уп-ке
Тип	Артикул		Н	штук
GLK27	79683	27/18 + 28/30	500	50
