Соединительные элементы для монтажных шин

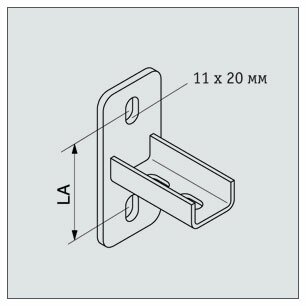

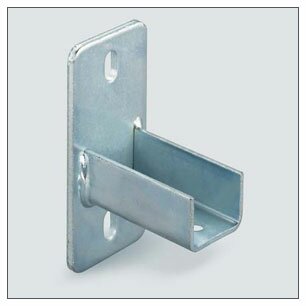

SF A2 - седельный фланец

Седельный фланец SF А2, нержавеющая сталь А2

				LA
		Исполнение	Размеры пластин основания	Расстояние между отверстиями	Подходит к профилю	Кол-во в уп-ке
Тип	Артикул		мм	мм		штук
SF L 27 A2	77615	продольное	114 x 50 x 5	73	27/18 + 28/30	15
SF L 38 A2	77616	продольное	144 x 70 x 6	103	38/40	8

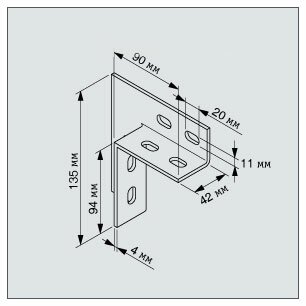

UW S - универсальный уголок

Универсальный уголок UW S представляет собой универсальный конструктивный элемент. Он позволяет крепить шины и их соединительные элементы как горизонтально, так и вертикально.

Универсальный уголок UW S, оцинкованный

		Толщина материала	Ширина	Длина стороны угла	Кол-во в уп-ке
Тип	Артикул	мм	мм	мм	штук
UWS	49479	4	42	135	10

FAF - сборочные уголки

1. FAF 2
2. FAF 3
3. FAF 3Z
4. FAF 4

		Кол-во в уп-ке	Диаметр отверстия	Толщина материала	Профиль
Тип	Артикул	штук	мм	мм
FAF2	77367	100	14	6	41/41
FAF3	77369	50	14	6	41/41
FAF3Z	77371	50	14	6	41/41
FAF4	77373	50	14	6	41/41

U - Сборочные фасонки FUF

1. FUF OC
2. FUF IC
3. FUF 5TH
4. FUF 8T

		Кол-во в уп-ке	Профиль
Тип	Артикул	штук
FUF OC	77375	20	41/41
FUF IC	77377	10	41/41
FUF 5TH	77379	25	41/41
FUF 8T	77381	10	41/41

FFF - сборочные пластины

1. FFF 1
2. FFF 2
3. FFF 3
4. FFF 4
5. FFF 3 L
6. FFF 4 T

		Кол-во в уп-ке	Профиль
Тип	Артикул	штук
FFF 1	77383	200	41/41
FFF 2	77385	100	41/41
FFF 3	77387	50	41/41
FFF 4	77515	50	41/41
FFF 3L	77457	50	41/41
FFF 4T	77389	50	41/41
