MS-L A2

Монтажная шина MS-L A2

Обзор

MS 27/18

Технические данные
Материал	Нержавеющая сталь класса II коррозионной стойкости, н-р, А2

Технические характеристики

Тип	Артикул изделия	Кол-во в упаковке шт.	Длина L, мм	Площадь сечения профиля, см2	Вес, кг/м
MS 27/18 A2 – 2 m	64905	1	2000	0.84	0.66

Нагрузки

Тип		Размер между опорами
		0,5 м	1 м	1,5 м	2 м
MS 27/18/1.25	Допустимая нагрузка F, кН	0,44	0,16	0,07	0,04

MS A2 - монтажная шина

Монтажная шина MS А2, нержавеющая сталь А2

			Профиль
		Длина	ширина х высота х толщина	Кол-во в уп-ке	Кол-во в связке
Тип	Артикул	мм	мм	штук	штук
MS 27/18 A2	64905	2000	27/18/1,25	1	20
MS 28/30 A2	77780	2000	28/30/1,75	1	8
MS 38/40 A2	77614	2000	38/40/2,0	1	4
MS 38/40 A2	64949	6000	38/40/2,0	1	20

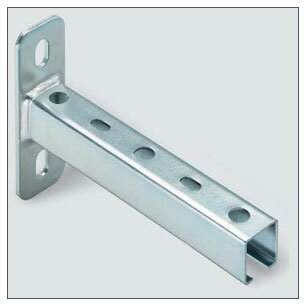

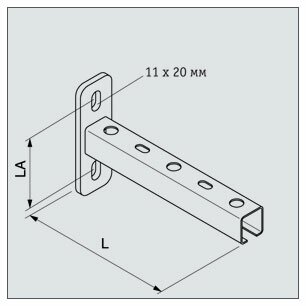

ALK A2 - консоль

Консоль ALK А2, нержавеющая сталь А2

			L	LA
		Размеры пластин основания	Длина	Расстояние между отверстиями	Профиль	Кол-во в уп-ке
Тип	Артикул	мм	мм	мм		штук
ALK 27/18-200 A2	65101	120 x 40 x 4	200	80	27/18	20
ALK 38/40-200 A2	65102	120 x 40 x 6	200	80	38/40	10
ALK 38/40-360 A2	65113	120 x 40 x 6	360	80	38/40	10
ALK 38/40-520 A2	65114	120 x 40 x 6	520	80	38/40	10

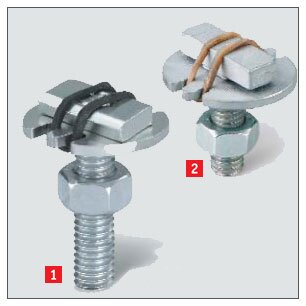

FHS CLIX - система подвески труб

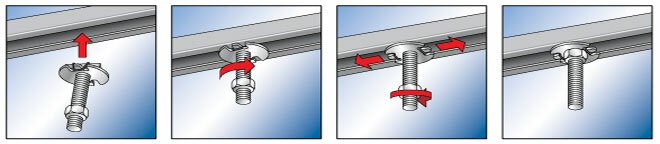

1. Система подвески FHS CLIX просто вставляется в шину или консоль и поворачивается. Предварительный монтаж закончен.
2. Систему подвески можно произвольным образом выравнивать и перемещать в монтажной шине, при этом она не выпадает. Это облегчает процесс работы и одновременно экономит время. После выравнивания необходимо закрепить систему подвески с помощью гайки.
3. Эта система подвески изготовлена из кованой стали класса прочности 8.8 и имеет рифленую накладную поверхность, что соответствует максимальным конструктивным требованиям.
4. Система подвески FHS подходит ко всем обычным монтажным шинам с С-профилем и с размерами 26/18 мм, 27/18 мм, 30/15 мм, 26/26 мм, 27/30 мм, 28/30 мм, соответственно 30/30 мм.
5. Эта система подвески подходит ко всем обычным монтажным шинам с С-профилем и с размерами 38/40 мм, 40/60 мм, 40/120 мм.

Система подвески трубопроводов FHS CLIX предназначена для выполнения простого, быстрого и эффективного монтажа. Существенное преимущество "системы..." заключается в том, что она имеет меньше отдельных элементов, чем обычные крепления для шин с передвижной гайкой и шпилькой, а благодаря запатентованному фиксирующему механизму обеспечивает прекрасное манипулирование при монтаже.

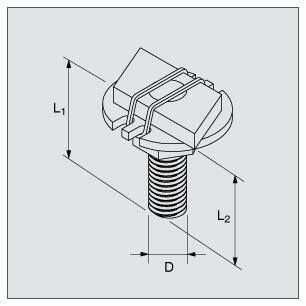

Система подвески трубопроводов FHS CLIX, оцинкованная сталь

		D	L1	L2
		Диаметр резьбы	Длина	Длина	Подходит к профилю	Кол-во в уп-ке
Тип	Артикул		мм	мм		штук
FHS CLIX 8x 20	79620	M8	20	15	27/18 + 28/30	100
FHS CLIX 8x 30	79621	M8	30	25	27/18 + 28/30	100
FHS CLIX 8x 40	79622	M8	40	35	27/18 + 28/30	100
FHS CLIX 8x 50	79623	M8	50	45	27/18 + 28/30	100
FHS CLIX 8x 60	79624	M8	60	55	27/18 + 28/30	100
FHS CLIX 8x 70	79625	M8	70	65	27/18 + 28/30	50
FHS CLIX 8x 80	79626	M8	80	75	27/18 + 28/30	50
FHS CLIX 8x 90	79627	M8	90	85	27/18 + 28/30	50
FHS CLIX 8x100	79628	M8	100	95	27/18 + 28/30	50
FHS CLIX 8x120	79629	M8	120	115	27/18 + 28/30	50
FHS CLIX 8x150	79630	M8	150	145	27/18 + 28/30	50
FHS CLIX 8x200	79631	M8	200	195	27/18 + 28/30	50
FHS CLIX 10 x 30	79635	M10	30	25	27/18 + 28/30	100
FHS CLIX 10 x 40	79636	M10	40	35	27/18 + 28/30	100
FHS CLIX 10 x 60	79637	M10	60	45	27/18 + 28/30	100

Монтаж

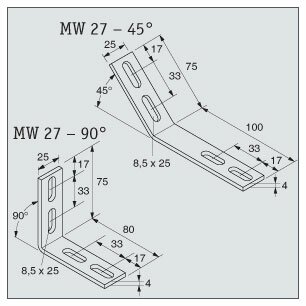

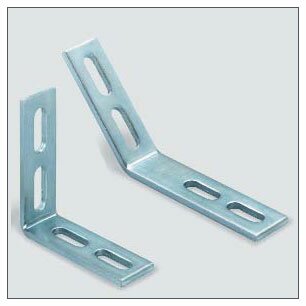

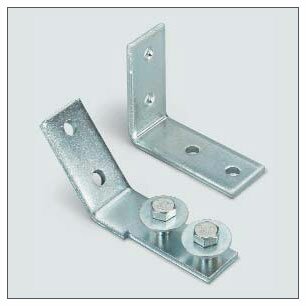

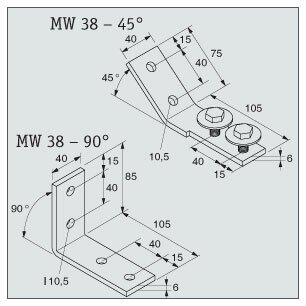

MW A2 - сборочный уголок

Сборочный уголок MW А2, нержавеющая сталь А2

		Угол	Подходит к профилю	Кол-во в уп-ке
Тип	Артикул			штук
MW 27 -90° A2	77625	90°	27/18 + 28/30	25
MW 27 -45° A2	77626	45°	27/18 + 28/30	25
MW 38 -90° A2	77627	90°	38/40	20
MW 38 -45° A2	77628	45°	38/40	10

SF A2 - седельный фланец

Седельный фланец SF А2, нержавеющая сталь А2

				LA
		Исполнение	Размеры пластин основания	Расстояние между отверстиями	Подходит к профилю	Кол-во в уп-ке
Тип	Артикул		мм	мм		штук
SF L 27 A2	77615	продольное	114 x 50 x 5	73	27/18 + 28/30	15
SF L 38 A2	77616	продольное	144 x 70 x 6	103	38/40	8
